Rückstauventil Stop Silent Typ AS

Seit 1942 liefern wir zuverlässige Produkte aus der Schweiz. Fast 60 Jahre lang waren einige unserer Stop Silent Produkte vom Typ AS im Einsatz. Die Ventile vom Typ AS sind für eine Vielzahl von Anwendungen verfügbar.

Merkmale der AS Ventiltypen

  • Es stoppt den Rückfluss, arbeitet völlig geräuschlos, und dämpft den Wasserhammer
  • Keine beweglichen, verschleissanfälligen Teile (unterhaltsarm, langlebig)
  • Geringer Widerstand gegen Vorwärtsströmung.
  • Dicht bei minimalem Gegendruck auch bei geringer Verunreinigung (Sand).
  • Einfache Installation - in jeder Stellung einbaubar
  • Sichert die Durchflussmessung (Messfehler durch Rücklauf ausgeschlossen



Technische Daten

  • Nominaldruck: 16 bar
  • Flüssigkeit: Wasser, Öle, Säuren, Basen, Treibstoffe
  • Dimensionen: von DN 20 bis DN 600
  • Temperatur: -60° bis +220°C (je nach Membrane)

Anwendungsgebiete:

Trinkwasseranwendungen (mit Zertifikat) Wasseraufbereitung

Klimageräte, Chemische Produktionsanlagen, CIP (Reinigung im Prozess)

Kompressoren, Kühlwassersysteme, Filtrationsanlagen, Feuerlöschanlagen

Lebensmittelindustrie, Kosmetika, Pharma und Petrochemie, Marineindustrie, Oil & Gas Onshore &Offshore, Luftfahrtbetankung Fussbetätigte Ventile, Sanitär & Heizungsanlagen, Grundwasserpumpen Meer, See und Flusswasserfassung, Wärmepumpen, Brandschutz Sprinkleranlagen, Hydranten, Mobile Wasserfassungen z.B. Feuerwehr Spritzenwagen.

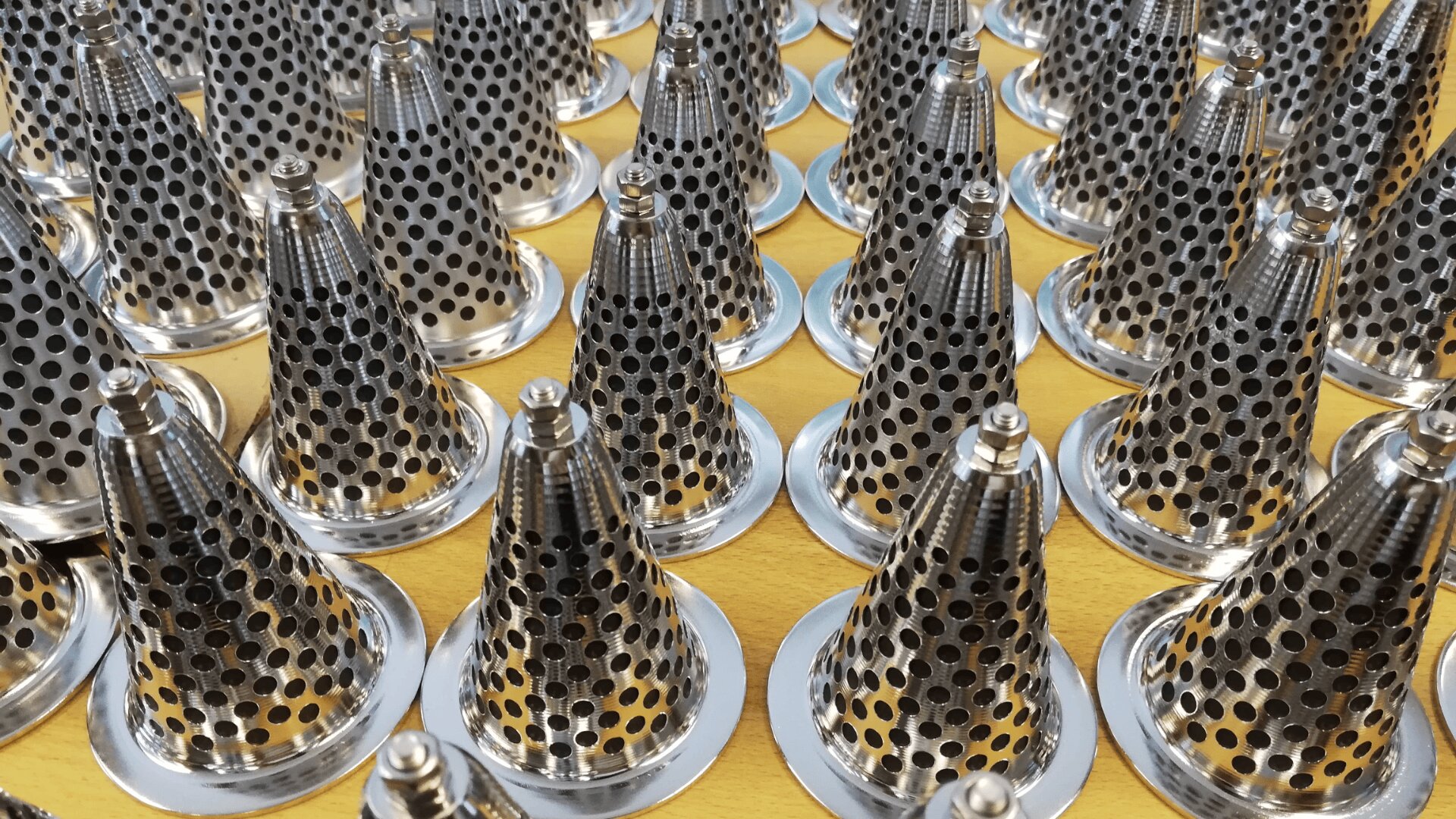

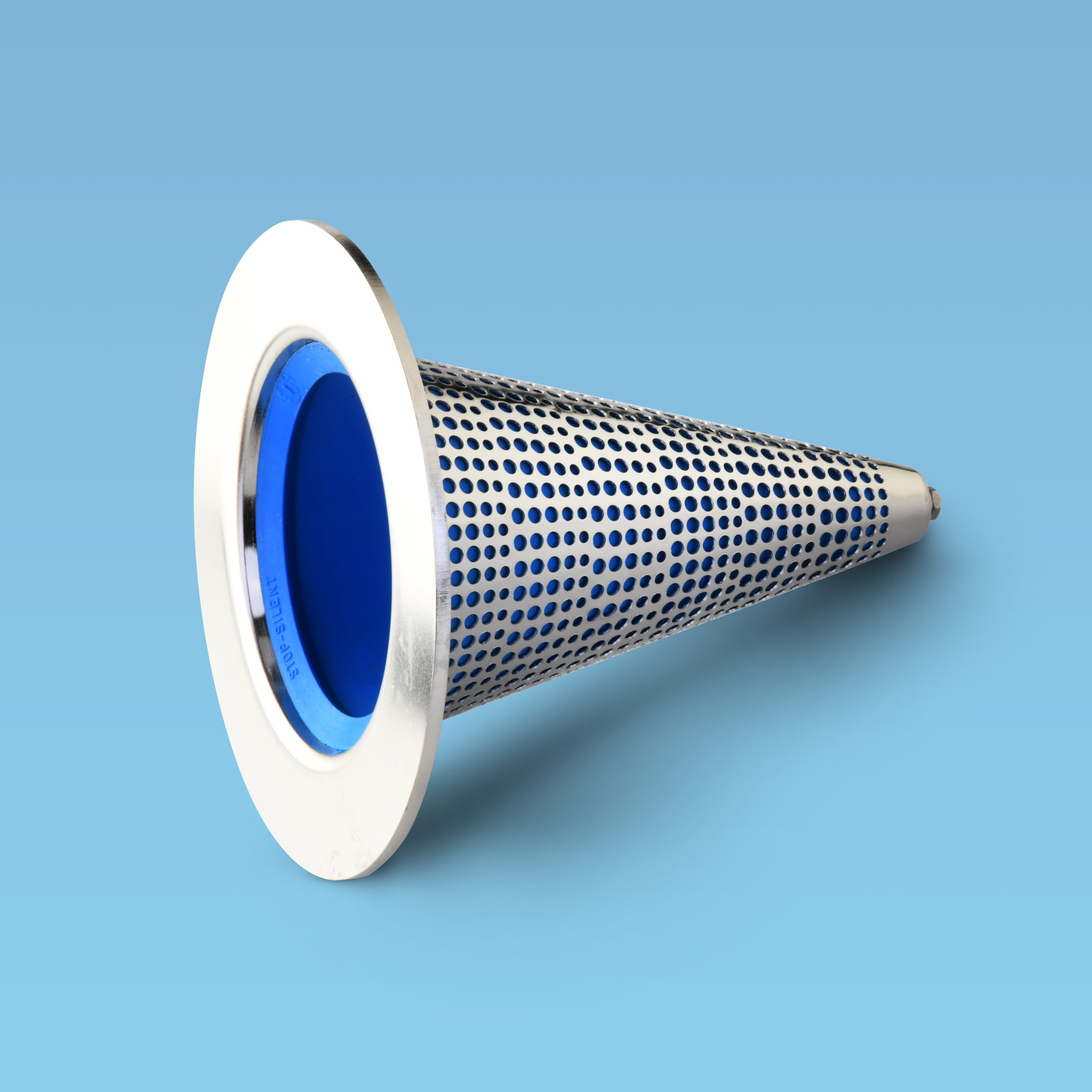

Stop Silent AS-41, DN 25 bis DN 200

Der Rückflussverhinderer AS 41 wird üblicherweise in Norm- Standardverschraubungen eingebaut und besteht aus einem Kegel mit kleinem Flansch.

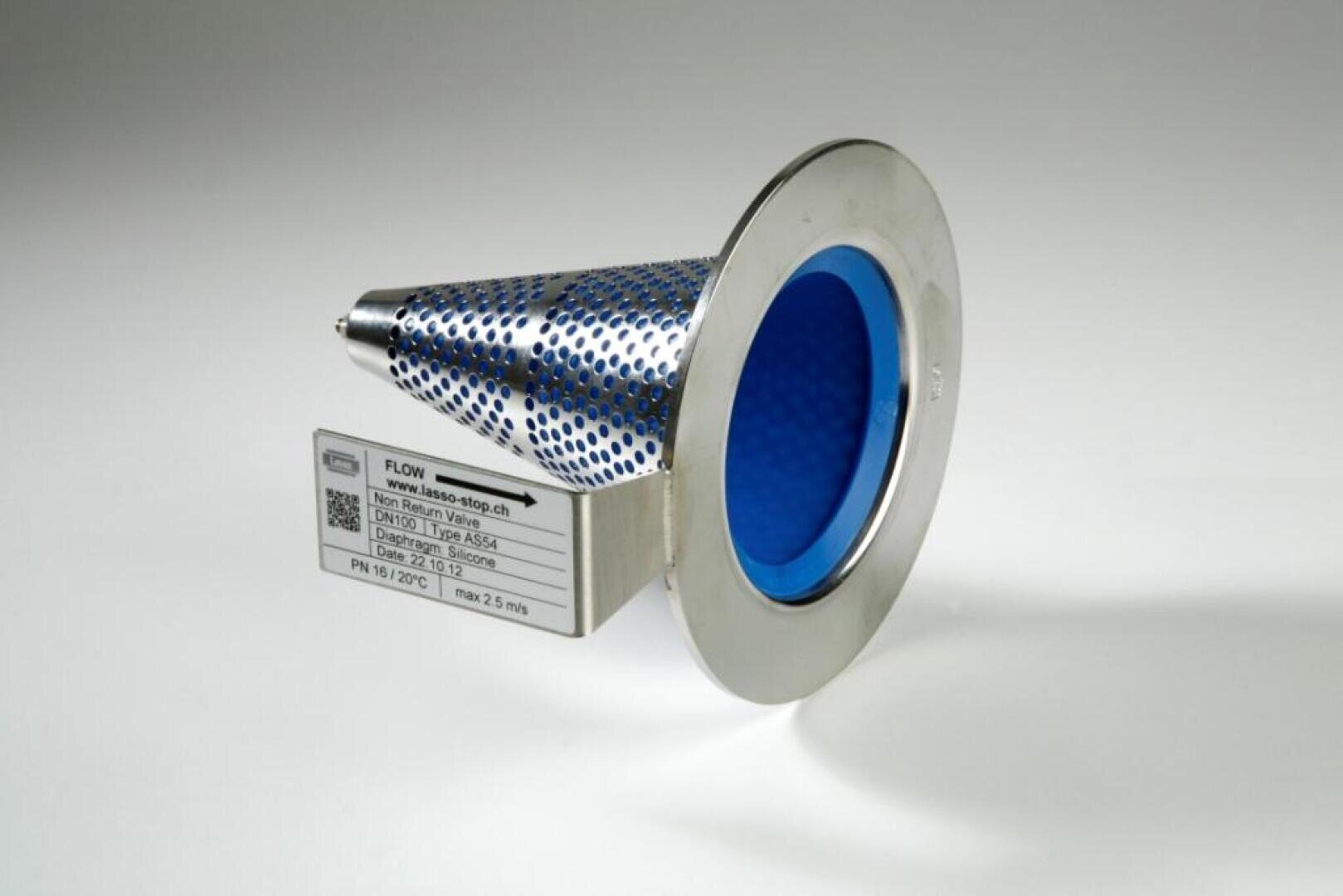

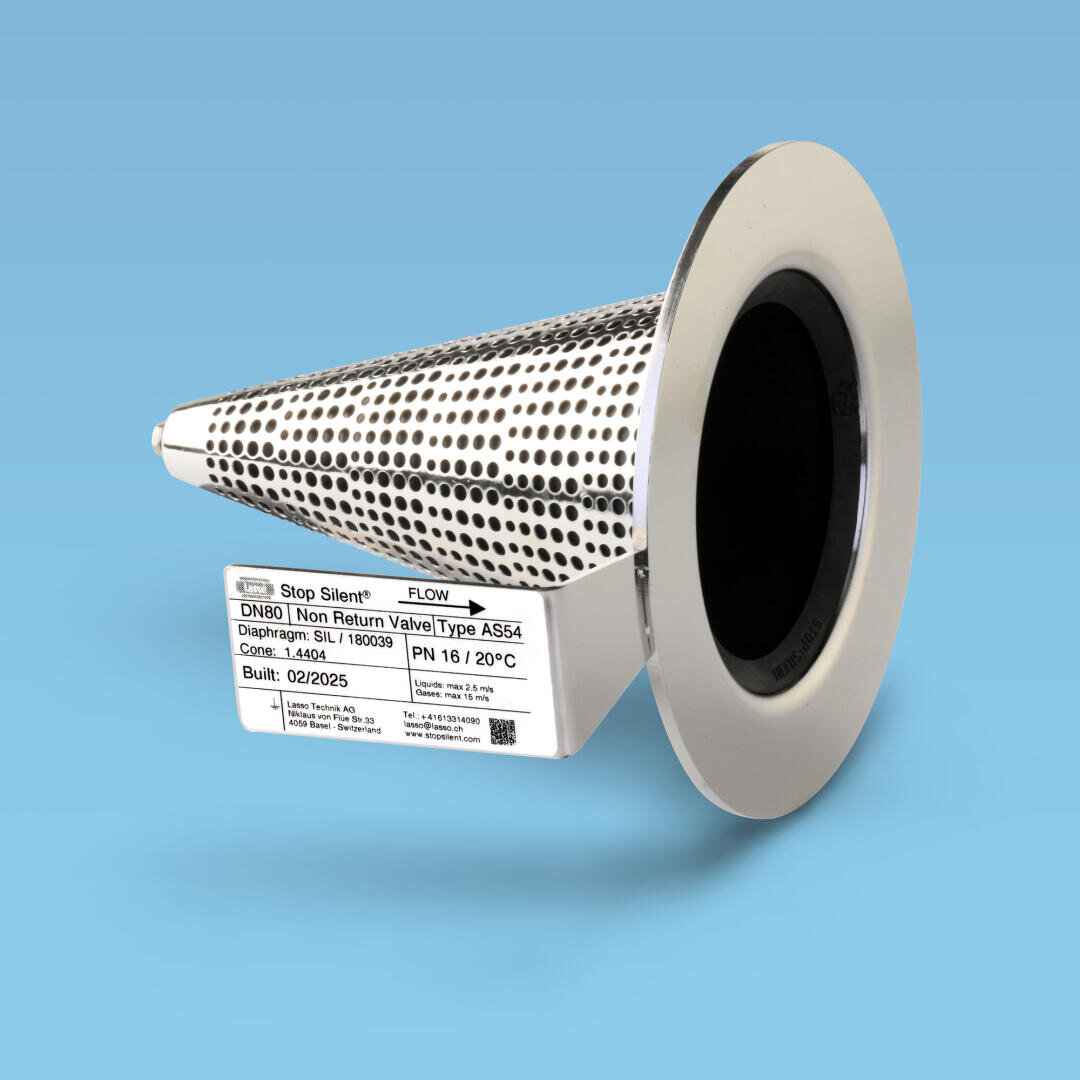

Stop Silent AS-54, DN 40 bis DN 200

Dieses Rückschlagventil besteht aus einem Kegel mit vergrössertem Flansch aus Edelstahl. Ein AS 54 kann ohne bauliche Änderung, auch nachträglich, in ein System eingebaut werden und ist eine preisgünstige und schnelle Lösung. Der grosse Flanschdurchmesser des AS 54 zentriert sich mittels der Schrauben einer Flanschenverbindung in Rohrleitungssystemen. Mit oder ohne Typenschild Flagge erhältlich

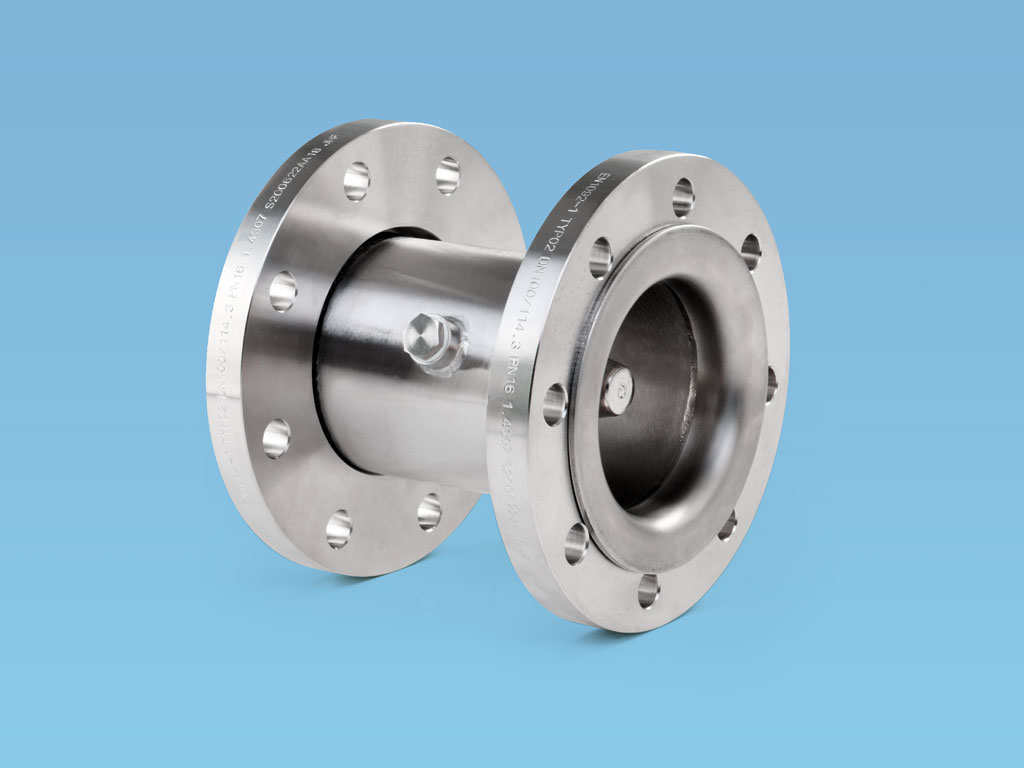

Stop Silent AS-SF Flanschventil, DN 40 bis DN 200

Ab Durchmesser 40 bis 200 werden Flanschventile in Schweisskonstruktionen hergestellt. Eine Kontrollmuffe ist Standard. Das komplette Bauteil wir aus rostfreiem Stahl hergestellt.

Varianten in A2, A4, oder höher, zusätzlich Beschichtung des Edelstahles möglich.

Sie wünschen es - wir machen es

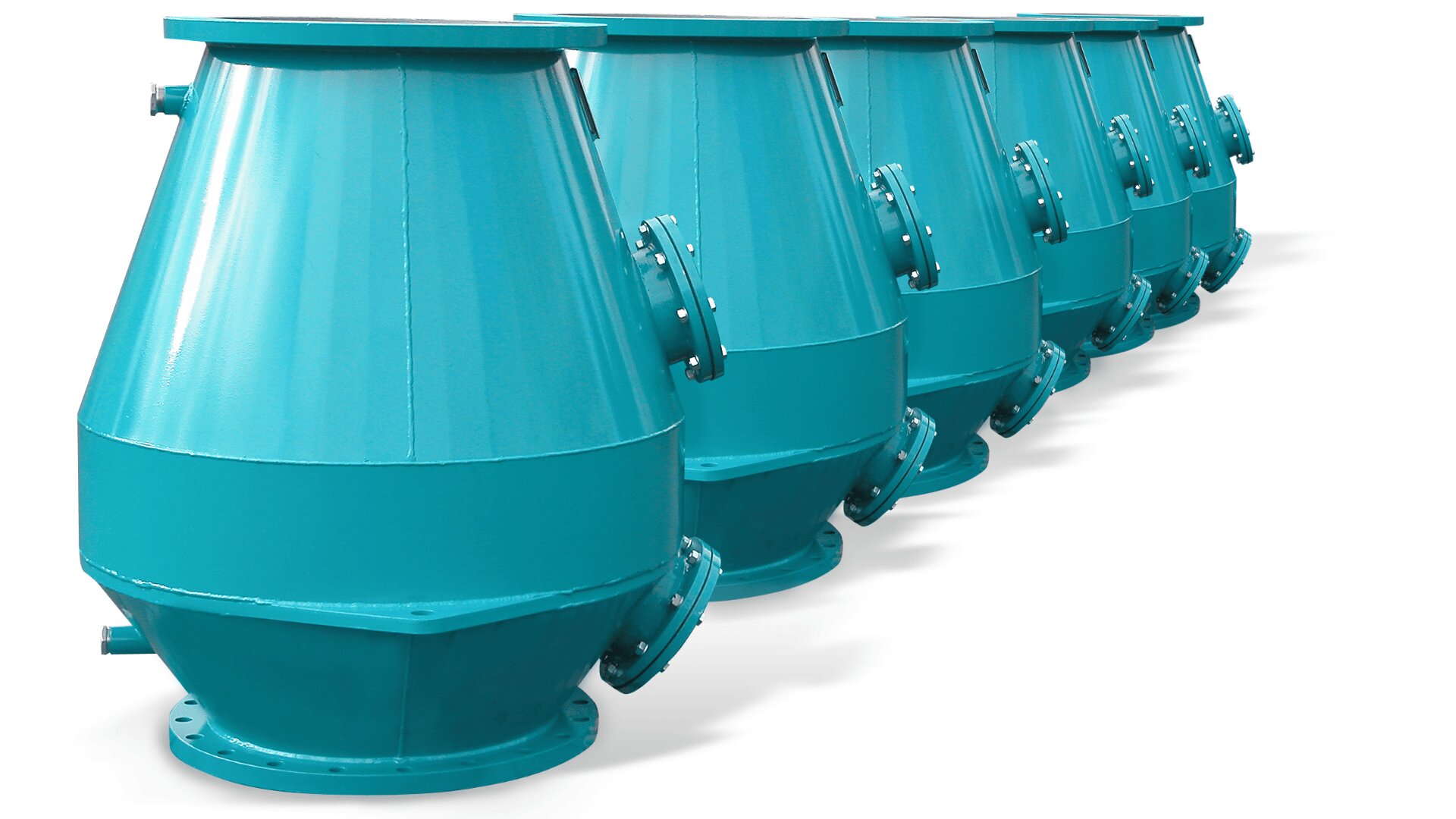

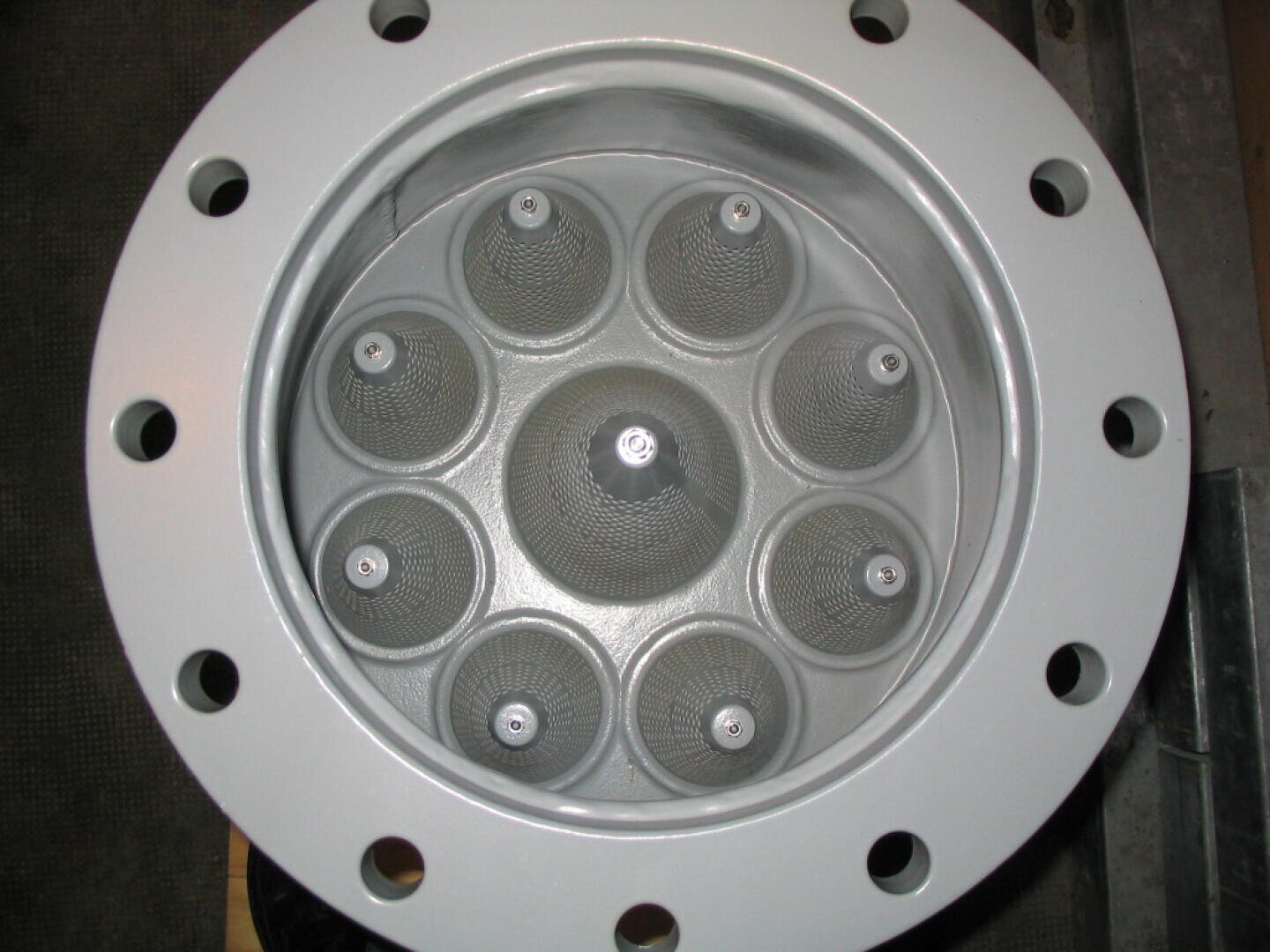

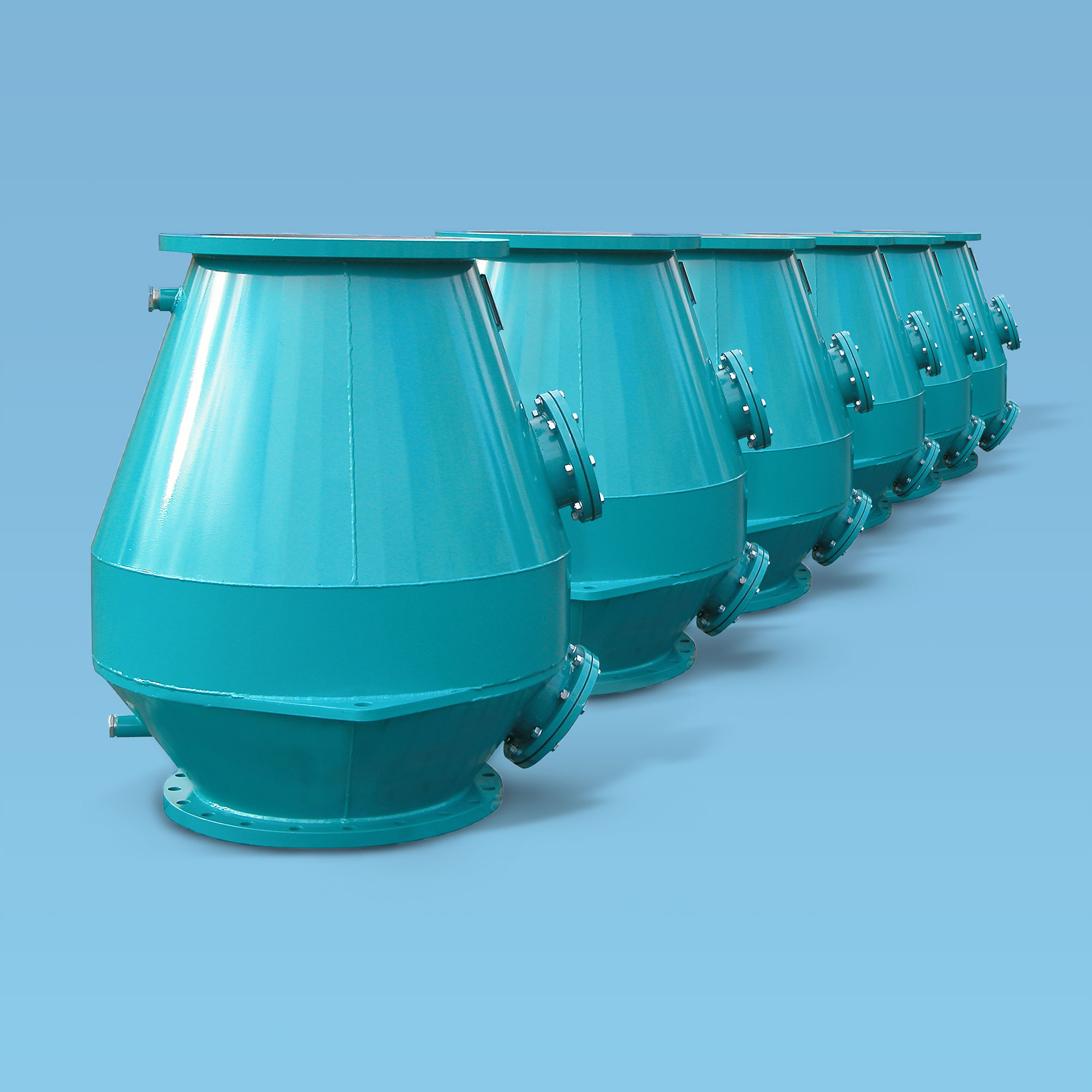

Stop Silent AS-MK Mehrkegelventil, DN 150 bis DN 2200

Ab Durchmesser 150 bis 600 werden Mehrkegelventile in Schweisskonstruktionen hergestellt. Es werden mehrere grössere und kleinere Kegelmembranen auf einer Mittelplatte angeordnet. Diese Mittelplatte ist in einem Gehäuse untergebracht Die Anzahl und Grösse der einzelnen Kegel wird durch den Durchflussbedarf bestimmt. Diese Ventile haben sehr gute Durchflusswerte. Die Fertigung des gesamten Bauteils erfolgt aus rostfreiem Stahl.

Wir bieten je nach Bedarf A2, A4 oder höhere Güteklassen zur Auswahl. Darüber hinaus besteht die Option einer Zusatzbeschichtung des Edelstahls.

Sie haben die Idee - wir setzen sie um

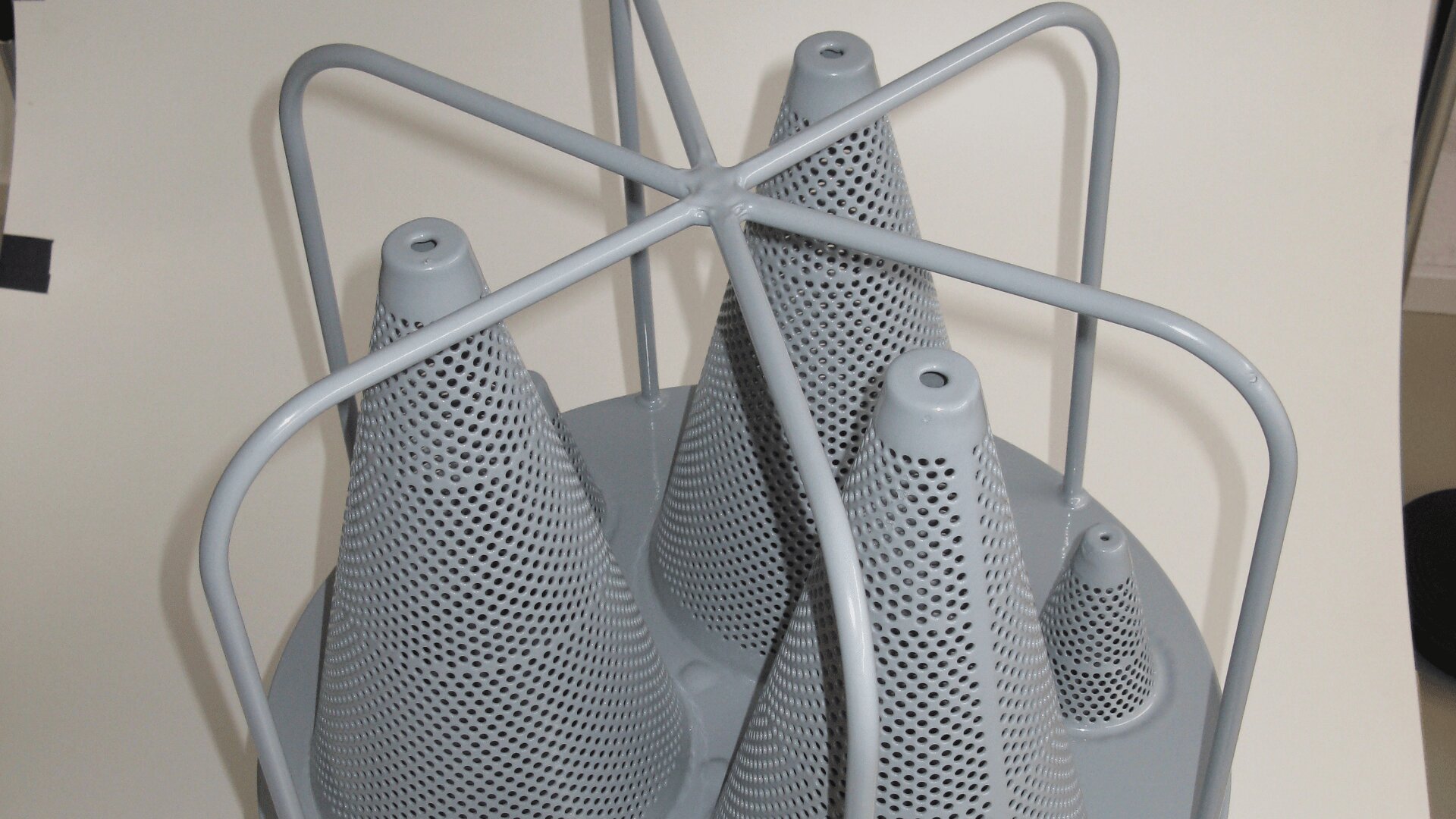

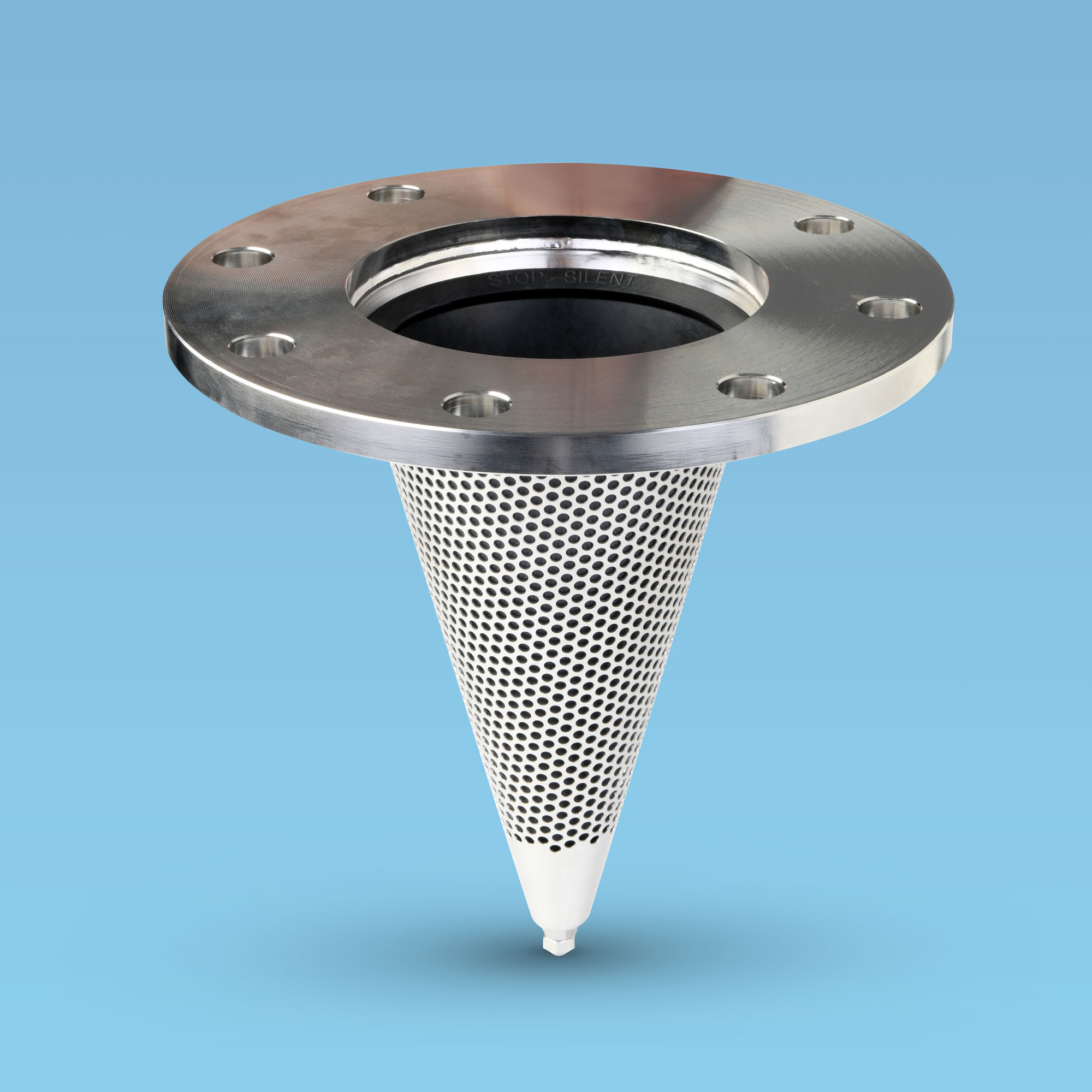

Stop Silent AS24 Fussventile, DN 25 bis DN 600

Grob gesagt sieht die Bauform des Fussventiles aus wie ein TYP AS 54 ohne Typenschild.

Wir bieten je nach Bedarf A2, A4 oder höhere Güteklassen zur Auswahl.

Je nach Bedarf können Schutzbügel angebracht werden oder Schutzfilterkörbe aus Kunststoff oder Inox dazu bestellt werden.

Fussventile zu 100% nach Kundenwunsch – was technisch machbar ist, machen wir.

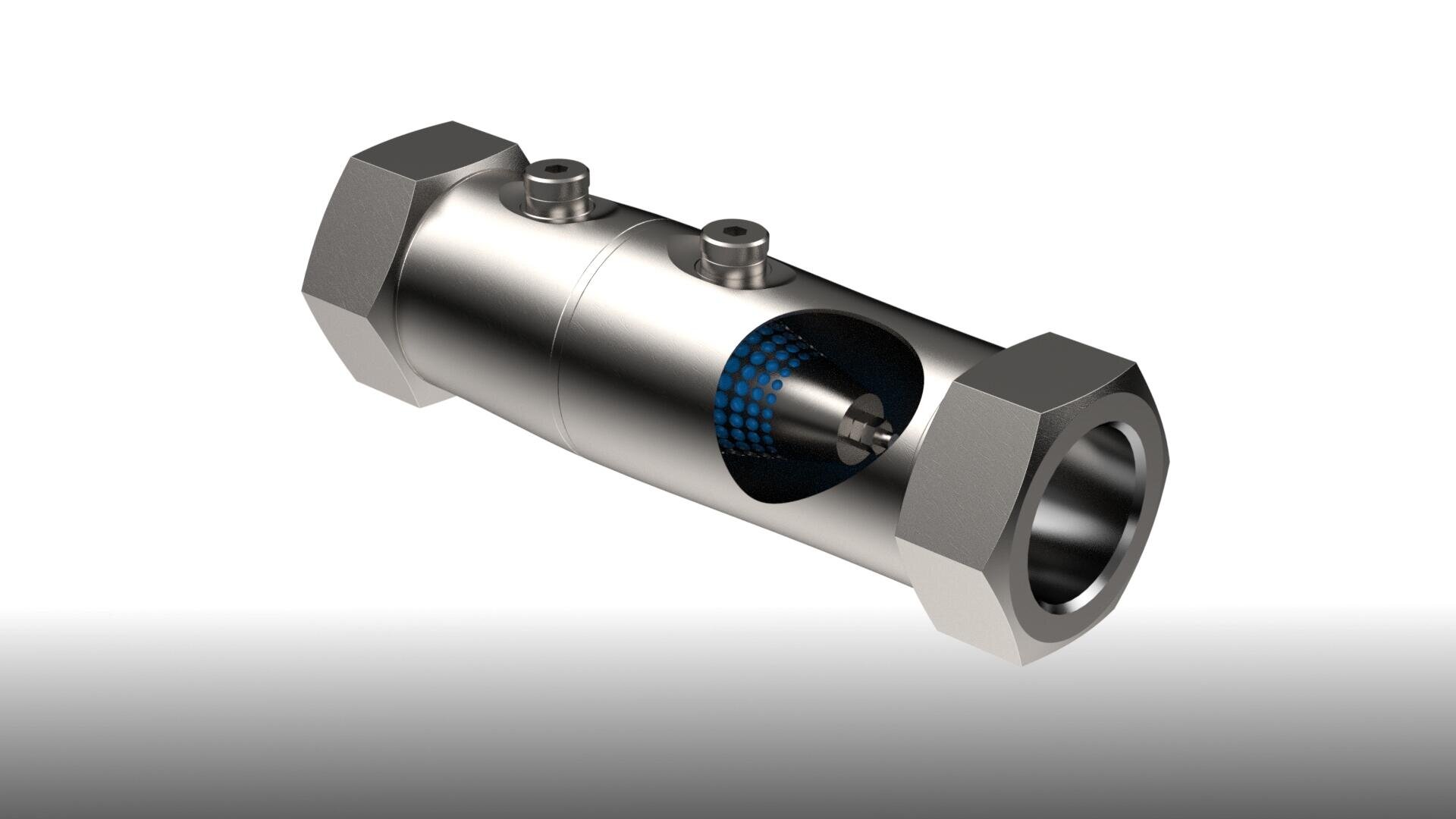

Stop Silent AS-23 (Hausanschluss), Anschlussmasse DN20/25/32/ Pressfitting

Ein Rückflussverhinderer schützt einerseits das Trinkwassersystem in unserem Haus, und andererseits stellt er sicher, dass Wasser aus unserm Haus nicht wieder in das Versorgungsnetz zurückfliesst. Das eine System könnte das andere möglicherweise verschmutzen.

Der Wasserversorger, bei uns in Basel die IWB, schreibt deshalb vor, dass ein Rückflussverhinderer zwischen dem Wasserzähler und dem Wasserfilter eingebaut sein muss. (Frist bis 2027) Ausserdem ist ein RV vor dem Sicherheitsventil im Kaltwasserzulauf eines Warmwasserspeichers (Boiler) vorgeschrieben, um das Kaltwasser vor dem Warmwasser zu schützen.

Unser Rückflussverhinderer Typ AS-23 hat noch den Status Erlkönig und ist noch nicht auf dem Markt, wir aber im Sommer 2024 seinen Markteintritt haben.

 Haben wir Ihr Interesse geweckt? Sprechen Sie uns an!

Membranen Materialien

 Silikon VMQ

Für Trinkwasser und Lebensmittel Anwendungen. (Zulassungen KTW, FDA, weitere auf Anfrage) Für hohe Temperaturen, Heissluft bis +210°C, Wasser bis 100°C, Kältebeständigkeit bis ca. -60°C

  •  sehr hohe Hitze- und Kältebeständigkeit; hervorragende Witterungs-, Alterungs- und Ozonbeständigkeit
  • gute elektrische Isolationsfähigkeit; die mechanischen Werte bleiben über einen
  • grossen Temperaturbereich konstant
  • physiologisch einwandfrei

EPDM Ethylen-Propylen-Dien-Kautschuk

Für kaltes und warmes Wasser. Auch für kurze Zeit unter Wasserdampf, z.B. für die Sterilisierung von Lebensmitteln. Für hohe Temperaturen, Heissluft bis +210°C, Sauerstoff, Wasser bis 100°C. Kältebeständigkeit bis ca. -20°C

  •  ausgezeichnete Beständigkeit gegen Witterung, Alterung, Ozon, Chemikalien, Chlor, Heisswasser, Dampf und polaren Lösemitteln, wie z.B. Aceton, Methanol oder Estern; vorzügliche elektrische Isolationseigenschaften
  • sehr gute Hitzebeständigkeit, gutes Verhalten bei niedrigen Temperaturen

Viton Fluorcarbon

Gute Beständigkeit in einem grossen Bereich von Säuren. Eine ausgezeichnete Temperaturbeständigkeit von  -40°C bis +220°C und hohe mechanische Werte.

  •  sehr hohe Hitzebeständigkeit
  • hervorragende Witterungs-, Alterungs- und Ozonbeständigkeit
  • sehr gute Chemikalienbeständigkeit; niedrige Gasdurchlässigkeit
  • sehr gute Öl- und Kraftstoffbeständigkeit, Fette und Lösemittel





Fluorsilikon FVMQ

Gute Beständigkeit in einem grossen Bereich von Säuren, Ölen

 Temperaturbeständigkeit von –70°C bis +200°C

  • sehr hohe Hitze- und Kältebeständigkeit; hervorragende Witterungs-, Alterungs- und Ozonbeständigkeit
  • gute elektrische Isolationsfähigkeit
  • die mechanischen Werte bleiben über einen grossen Temperaturbereich konstant
  • gute Öl- und Kraftstoffbeständigkeit – für aggressive Medien geeignet





Weitere Informationen finden Sie auf www.stopsilent.ch
